ok



I think MotMot has poor performance in Yosemite



change it to Cardinal, tell me if it's a little better



in my case, with my hd4830, I saw better performance with Cardinal



changing  framebuffer to Cardinal, some users have resolved their problem with dual display  ;)



Thanks for the tip,

do I have to change it in the dsdt or in the AMD4800Controller?

Link to comment
Share on other sites

no



just do it in config.plist



let Clover do it 'on the fly'  :superman:

<key>Graphics</key>
    <dict>
        <key>FBName</key>
        <string>Cardinal</string>
        <key>Inject</key>
        <dict>
            <key>ATI</key>
            <true/>
            <key>Intel</key>
            <false/>
            <key>NVidia</key>
            <false/>
        </dict>
        <key>VideoPorts</key>
        <integer>2</integer>
    </dict>
  • Like 1
Link to comment
Share on other sites

  • 3 weeks later...

--------------------------------

mise à jour du 08/07/2014

--------------------------------



le patch est resté le même comme pour la DP2 et DP1

<key>KernelAndKextPatches</key>
<dict>
<key>AppleRTC</key>
<false/>
<key>KextsToPatch</key>
<array>
<dict>
<key>Name</key>
<string>AMD4800Controller</string>
<key>Find</key>
<string>0x94401002</string>
<key>Replace</key>
<string>0x944c1002</string>
<key>Comment</key>
<string>QE_CI patch</string>
<key>InfoPlistPatch</key>
<true/>
</dict>
<dict>
<key>Name</key>
<string>ATIRadeonX2000</string>
<key>Find</key>
<string>0x94401002</string>
<key>Replace</key>
<string>0x944c1002</string>
<key>Comment</key>
<string>QE_CI patch</string>
<key>InfoPlistPatch</key>
<true/>
</dict>
<dict>
<key>Name</key>
<string>ATIRadeonX2000</string>
<key>Find</key>
<data>
D4ObAQAA
</data>
<key>Replace</key>
<data>
kJCQkJCQ
</data>
<key>Comment</key>
<string>QE_CI patch</string>
</dict>
</array>
</dict>

et si vous voulez l'utiliser sous Mavericks (10.9.4 par exemple), seulement une lettre à changer dans la partie binaire, comme ceci :



D4ObAQAA -> 0F839B010000 -> Yosemite



D4OUAQAA -> 0F8394010000 -> Mavericks



;)

  • Like 1
Link to comment
Share on other sites

  • 2 weeks later...

--------------------------------

mise à jour du 31/07/2014

--------------------------------



Le patch fonctionne avec la bêta 10.9.5 Build 13F7   ;)

<key>KernelAndKextPatches</key>
<dict>
<key>AppleRTC</key>
<false/>
<key>KextsToPatch</key>
<array>
<dict>
<key>Name</key>
<string>AMD4800Controller</string>
<key>Find</key>
<string>0x94401002</string>
<key>Replace</key>
<string>0x944c1002</string>
<key>Comment</key>
<string>QE_CI patch</string>
<key>InfoPlistPatch</key>
<true/>
</dict>
<dict>
<key>Name</key>
<string>ATIRadeonX2000</string>
<key>Find</key>
<string>0x94401002</string>
<key>Replace</key>
<string>0x944c1002</string>
<key>Comment</key>
<string>QE_CI patch</string>
<key>InfoPlistPatch</key>
<true/>
</dict>
<dict>
<key>Name</key>
<string>ATIRadeonX2000</string>
<key>Find</key>
<data>
D4OUAQAA
</data>
<key>Replace</key>
<data>
kJCQkJCQ
</data>
<key>Comment</key>
<string>QE_CI patch</string>
</dict>
</array>
</dict>
  • Like 1
Link to comment
Share on other sites

--------------------------------

mise à jour du 04/08/2014

--------------------------------



rien de spéciale à rajouter. Le patch reste le même et parfaitement fonctionnel sous la DP5

<key>KernelAndKextPatches</key>
<dict>
<key>AppleRTC</key>
<false/>
<key>KextsToPatch</key>
<array>
<dict>
<key>Name</key>
<string>AMD4800Controller</string>
<key>Find</key>
<string>0x94401002</string>
<key>Replace</key>
<string>0x944c1002</string>
<key>Comment</key>
<string>QE_CI patch</string>
<key>InfoPlistPatch</key>
<true/>
</dict>
<dict>
<key>Name</key>
<string>ATIRadeonX2000</string>
<key>Find</key>
<string>0x94401002</string>
<key>Replace</key>
<string>0x944c1002</string>
<key>Comment</key>
<string>QE_CI patch</string>
<key>InfoPlistPatch</key>
<true/>
</dict>
<dict>
<key>Name</key>
<string>ATIRadeonX2000</string>
<key>Find</key>
<data>
D4ObAQAA
</data>
<key>Replace</key>
<data>
kJCQkJCQ
</data>
<key>Comment</key>
<string>QE_CI patch</string>
</dict>
</array>
</dict>

voici QE_CI Exotic patch Yosemite DP5 pour tous ceux qui l'utilisent avec Chameleon

  • Like 1
Link to comment
Share on other sites

  • 2 weeks later...

--------------------------------

mise à jour du 14/08/2014

--------------------------------



Le patch fonctionne avec la bêta 10.9.5 Build 13F14   ;)



et cela risque d'être pareil pour toutes les autres futures bêta de 10.9.5

Link to comment
Share on other sites

--------------------------------

mise à jour du 18/08/2014

--------------------------------



rien de spéciale à rajouter. Le patch reste le même et parfaitement fonctionnel sous la DP6



et cela risque de ne pas changer pour toutes les autres futures DP, PB, voir même pour la GM et toutes les autres futures mises à jour.   ;)

<key>KernelAndKextPatches</key>
<dict>
<key>AppleRTC</key>
<false/>
<key>KextsToPatch</key>
<array>
<dict>
<key>Name</key>
<string>AMD4800Controller</string>
<key>Find</key>
<string>0x94401002</string>
<key>Replace</key>
<string>0x944c1002</string>
<key>Comment</key>
<string>QE_CI patch</string>
<key>InfoPlistPatch</key>
<true/>
</dict>
<dict>
<key>Name</key>
<string>ATIRadeonX2000</string>
<key>Find</key>
<string>0x94401002</string>
<key>Replace</key>
<string>0x944c1002</string>
<key>Comment</key>
<string>QE_CI patch</string>
<key>InfoPlistPatch</key>
<true/>
</dict>
<dict>
<key>Name</key>
<string>ATIRadeonX2000</string>
<key>Find</key>
<data>
D4ObAQAA
</data>
<key>Replace</key>
<data>
kJCQkJCQ
</data>
<key>Comment</key>
<string>QE_CI patch</string>
</dict>
</array>
</dict>

s'il y a quelque chose de nouveau au niveau du patch, que ce soit pour 10.9.5 ou bien 10.10.x, je mettrai à jour ce topic.   ;)

  • Like 1
Link to comment
Share on other sites

  • 1 month later...

hello

j'aimerais bien activer ma hd5470 (68e0 1002) sur laptop sony VPCEC1M1E

sur yosemite avec clover

les kext sont semble t'il chargés (amd5000Controller et amdradeonX3000) et j'ai coché cedar comme framebuffer , mais load bios me donne un black screen



update

il semblerait que le senseid du LVDS ne soit pas ok

mais les info du bios GPU récuperées avec darwindumper sont incompletes



ATOM BIOS Rom:

SubsystemVendorID: 0x104d SubsystemID: 0x9071
IOBaseAddress: 0xd000
Filename: BR37075.002
BIOS Bootup Message:
Sony M980 PARK M2 XT DDR3 128Mx16 1024MB

PCI ID: 1002:68e0
Connector at index 0
Type [@offset 45520]: LVDS (7)
Encoder [@offset 45524]: INTERNAL_UNIPHY (0x1e)
Connector at index 1
Type [@offset 45530]: HDMI-A (11)
Encoder [@offset 45534]: INTERNAL_UNIPHY1 (0x20)
i2cid [@offset 45613]: 0x93, OSX senseid: 0x4
Connector at index 2
Type [@offset 45540]: VGA (1)
Encoder [@offset 45544]: INTERNAL_KLDSCP_DAC1 (0x15)
i2cid [@offset 45640]: 0x90, OSX senseid: 0x1

si quelqu'un peut m'aider
merci
Link to comment
Share on other sites

  • 2 weeks later...

Okay, now as we said at the beginning of this tutorial, add our device ID is not sufficient to fully operate our graphics card, you must still interact with the "part binary "our kexts. In our case, we have to act only on a kext, DAC ATIRadeonX2000.kext and specifically ATIRadeonX2000.kext / Contents / MacOS / ATIRadeonX2000



And for that, we'll do it like this:

<key>KextsToPatch</key>
<array>
<dict>
    <key>Name</key>
    <string>ATIRadeonX2000</string>
    <key>Find</key>
    <data>0F8394010000</data>
    <key>Replace</key>
    <data>909090909090</data>
</dict>
</array>





1)

This code "0F8394010000" replace with "909090909090"

Does this code only works for enabling CI for ATIRadeonX2000?



or can it be use to enable CI for other cards, like ati hd 4350, etc .... ?

or any Intel or NV cards?



if not how was this code discovered ?

how can we find the CI code for Intel, NV and other ATI cards ?





2)





The most effective trick for now is to inject information for your kexts inside the Info.plist of FakeSMC.kext as  IOKitPersonalities additional.



If we inject the content of the two kexts into FakeSMC.kext, then can we skip this step:





Initially, kexts are not present in the kernelcache because of " OSBundleRequired = Safe Boot "  (they are not loaded by default, but local in safe mode) and thus patching "on the fly" (on the fly) will not function.



So what, all for nothing?



No, of course, here's the trick to remedy this:



Initially, you need to boot the OS without kernelcache. If you use  Clover Configurator , you just have to tick the option " No Covers "in the"System and Parameters "or you do right in your config.plist :

<key>SystemParameters</key>
<dict>
      <key>InjectSystemID</key>
      <true/>
      <key>InjectKexts</key>
      <string>Yes</string>
      <key>NoCaches</key>
      <true/>
</dict>

This will have the effect of blocking kernelcache and force boot.efi to load the kernel and kexts separately. Clover and FSInject will then intercept all loads of kexts by boot.efi and change " OSBundleRequired = Safe Boot " in " OSBundleRequired = Root "on the fly (on the fly) and force  boot .efi loading kexts. And then a second time, Clover will patch the Info.plist of these two kexts and the binary part of ATIRadeonX2000, kernel will load and will be attached to your graphics card.



Once this is done (thus kexts used), you simply do sudo touch / System / Library / Extensions . This will create a new kernelcache that this time will contain your kexts used. Then it'll just restart normally (by unchecking the No Caches  in Clover Configurator ) and patch work beautifully.





Thanks

<Key> Name </ key>
  <String> ATIRadeonX2000 </ string>
    <Key> Find </ key>
     <data>
       D4ObAQAA
     </data>
    <key>Replace</key>
     <data>
       kJCQkJCQ
     </data>
  <key>Comment</key>
     <string>QE_CI patch</string>



and if you want to use it as Mavericks (10.9.4 for example), only one letter change in the bit part, like this:



D4O b AQAA -> 0F839B010000 -> Yosemite

D4O U AQAA -> 0F8394010000 -> Mavericks



I see you change the way you look for code in clover now.



Do you have the code for older release: 10.8, 10.7, 10.6 ?



Thanks for the info.

Link to comment
Share on other sites

  • 5 months later...

Hey great tutorial thanks a lot has helped me get QE_CI on an MSI 7850 up and running.

I had to reload the machine and came back to follow your steps again but the clover screenshots have disappeared.


Any chance of getting those uploaded again?

Thanks heaps!

Link to comment
Share on other sites

  • 4 months later...

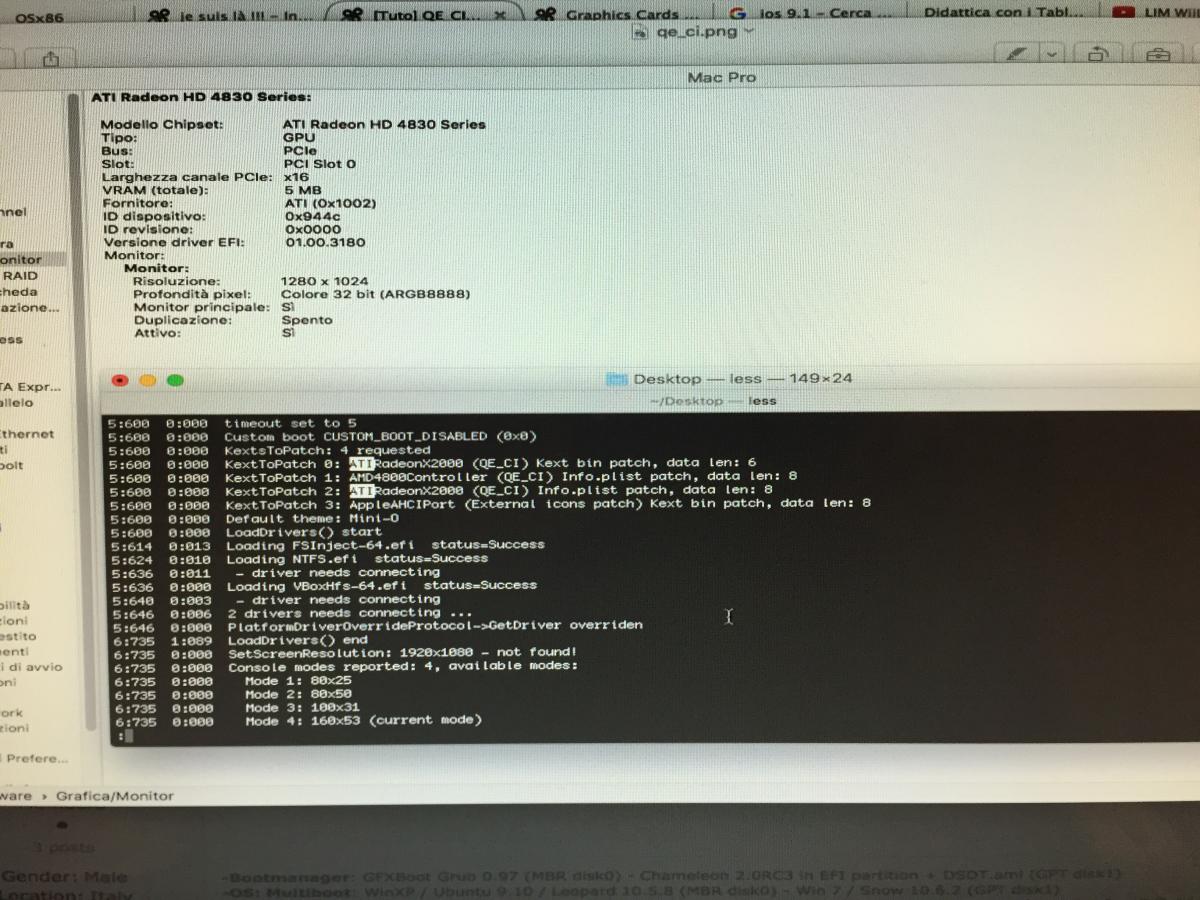

Pourquoi ça ne marche pas? :wallbash:



boot.log

...

6:164  0:000  KextsToPatch: 4 requested
6:164  0:000  KextToPatch 0: AppleAHCIPort (External icons patch) Kext bin patch, data len: 8
6:164  0:000  KextToPatch 1: AMD4800Controller (QE_CI) Info.plist patch[ERROR] bin2hex '0x94401002' syntax error
6:164  0:000  [ERROR] bin2hex '0x944C1002' syntax error
6:164  0:000   - invalid Find/Replace data - skipping!
6:164  0:000  KextToPatch 2: ATIRadeonX2000 (QE_CI) Info.plist patch[ERROR] bin2hex '0x94401002' syntax error
6:164  0:000  [ERROR] bin2hex '0x944C1002' syntax error
6:164  0:000   - invalid Find/Replace data - skipping!
6:164  0:000  KextToPatch 3: ATIRadeonX2000 (QE_CI) Kext bin patch, data len: 6




  • Like 1
Link to comment
Share on other sites

salut



je n'arrive pas non plus, c'est pour cela que ce topic n'a pas été mis à jour pour El Capitan  :(



depuis la v3154 de Clover, Slice a introduit des règles plus strictes pour avoir le succès avec le patch à la volé.



http://www.insanelymac.com/forum/topic/282787-clover-v2-instructions/page-3?do=findComment&comment=2108022



et voici la discussion qu'on a eu à ce propos :



http://www.insanelymac.com/forum/topic/284656-clover-general-discussion/?p=2148134

  • Like 2
Link to comment
Share on other sites

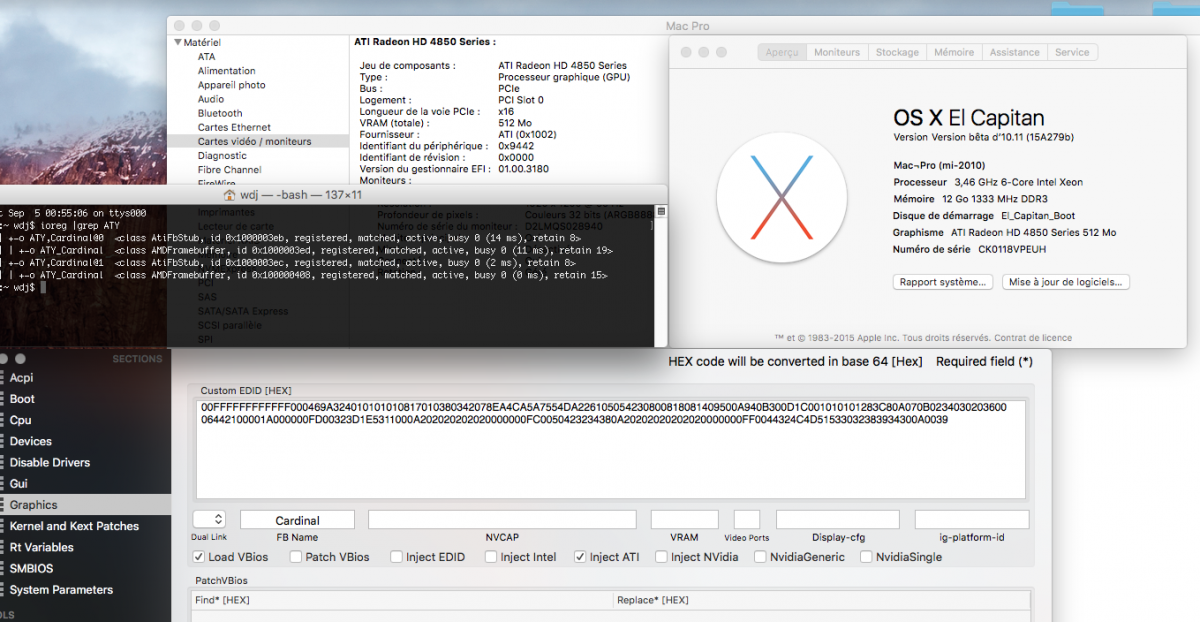

j'ai réussi à le faire avec ma HD6770 + clover r2850 + FakeSMC trick + 10.8.5 alors qu'avec d'autres anciennes versions je n'y ai pas réussi.



comme je l'ai décrit ici :  http://www.insanelymac.com/forum/topic/282687-radeon-hd-6770-full-qeci-mlmavericksyosemite/



je n'ai pas encore eu le temps de le faire avec ma HD4830 mais cela devrait fonctionner aussi  :yes:

Link to comment
Share on other sites

  • 2 weeks later...

ok, très bien,



comme pour la HD6770, la nouvelle méthode du patch à la volé est de nouveau fonctionnel et avec les dernières versions de Clover.



pour ma part, je suis sur El Capitan DB7 et Clover r3259



Capture d’écran 2015-08-24 à 21.40.22.png





par contre, je suis toujours obligé de m’aider de l’astuce avec FakeSMC pour que mes kexts soient toujours chargés, mais au moins cela marche.   :)







iMac:~ fantomas1$ kextstat |grep AMD

   50    2 0xffffff7f82254000 0x125000   0x125000   com.apple.kext.AMDSupport (1.3.6) 39F651CE-4D8C-3F07-AA1A-DA5E31560DB5

   51    0 0xffffff7f823bc000 0x17f000   0x17f000   com.apple.kext.AMD4800Controller (1.3.6) 5E857144-9C17-3942-BBD6-EA0BF7A16400

   65    0 0xffffff7f82387000 0x22000    0x22000    com.apple.kext.AMDFramebuffer (1.3.6) 56B10DD0-F2F5-352D-90CC-F21BA40DE828

iMac:~ fantomas1$ kextstat |grep ATI

   58    0 0xffffff7f8199d000 0x230000   0x230000   com.apple.ATIRadeonX2000 (10.0.0) 11CD5686-6CFF-3FD7-9D4C-6166FA4FA130

iMac:~ fantomas1$ ioreg |grep ATY

    | |   |   | +-o ATY,Cardinal@0

    | |   |   | | +-o ATY_Cardinal

    | |   |   | +-o ATY,Cardinal@1

    | |   |   | | +-o ATY_Cardinal

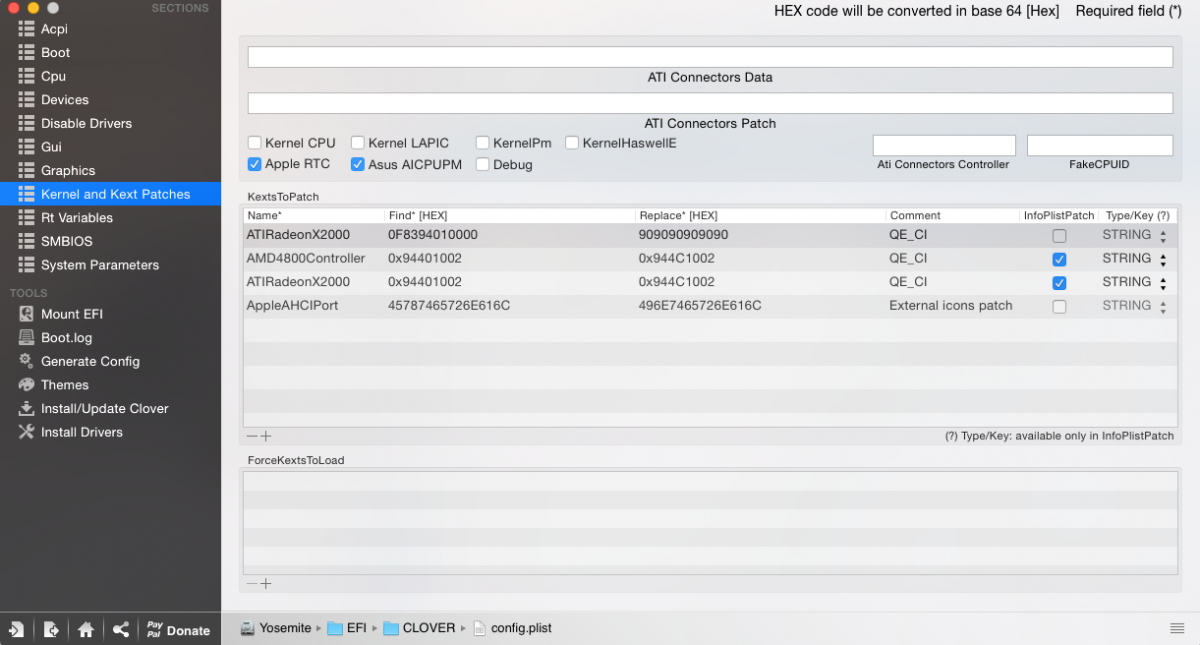

et pour config.plist, cela donne ça :



Capture d’écran 2015-08-24 à 21.45.54.png



ceci est juste un exemple avec ma HD4830, il va de soi que vous devez mettre Device-ID de votre carte graphique !!!

Link to comment
Share on other sites

  • 2 weeks later...
  • 1 month later...

Fantomas, a la fin ça marche bien ! :thumbsup_anim:
Comme mème je ne peux pas utiliser le SIP puisque mon AppleHDA n'est pas signé et je ne peux pas le précharger avec Clover.

Merci pour tout le temps que tu m'as consacré.


  • Like 1
Link to comment
Share on other sites

  • 4 weeks later...

Bonjour à tous,



Je viens d'intaller El Capitan sur un PC équipé d'une CV ATI HD 4890. J'ai donc suivi le tutoriel et apparement, la carte vidéo est bien reconnue. Dans le Rapport système, j'ai le bon identifiant de périphérique, c'est à dire : 0x9460 et la bonne résolution d'écran (2560x1440). Pourtant, l'affichage des effets graphique est lent. Quand je clic sur l'icone 'lauchpad", l'affichage est saccadé. Dans le terminal, les commandes suivantes me renvoient ça:



ioreg |grep ATY

| |   |   | +-o ATY,MotMot@0  <class AtiFbStub, id 0x1000003b6, registered, matched, active, busy 0 (4351 ms), retain 8>
    | |   |   | | +-o ATY_MotMot  <class AMDFramebuffer, id 0x1000003e2, registered, matched, active, busy 0 (2 ms), retain 16>
    | |   |   | +-o ATY,MotMot@1  <class AtiFbStub, id 0x1000003b7, registered, matched, active, busy 0 (0 ms), retain 8>
    | |   |   | | +-o ATY_MotMot  <class AMDFramebuffer, id 0x1000003e8, registered, matched, active, busy 0 (0 ms), retain 14>



kextstat |grep AMD
   82    2 0xffffff7f825db000 0x125000   0x125000   com.apple.kext.AMDSupport (1.3.8) 0AFE07E5-04A2-337B-B8C0-1DDD4762C8C6 <81 80 12 11 7 5 4 3 1>
   83    0 0xffffff7f82743000 0x17f000   0x17f000   com.apple.kext.AMD4800Controller (1.3.8) DBEA17AE-C1A3-3E31-9949-DFBF63EC912C <82 80 12 11 5 4 3 1>
  105    0 0xffffff7f8270e000 0x22000    0x22000    com.apple.kext.AMDFramebuffer (1.3.8) B95281B7-E056-3C9A-AD0A-43165EC111DF <82 80 12 11 7 5 4 3 1>



kextstat |grep ATI
   96    0 0xffffff7f81ae7000 0x230000   0x230000   com.apple.ATIRadeonX2000 (10.0.0) A6632FBE-167E-3208-B73B-8B6D2F8BECAD <80 12 7 6 5 4 3 1>



Avez vous déjà rencontré ce problème, quelqu'un a t'il une solution?



Merci d'avance !

Link to comment
Share on other sites

Bonjour à tous,



Je viens d'intaller El Capitan sur un PC équipé d'une CV ATI HD 4890. J'ai donc suivi le tutoriel et apparement, la carte vidéo est bien reconnue. Dans le Rapport système, j'ai le bon identifiant de périphérique, c'est à dire : 0x9460 et la bonne résolution d'écran (2560x1440). Pourtant, l'affichage des effets graphique est lent. Quand je clic sur l'icone 'lauchpad", l'affichage est saccadé. Dans le terminal, les commandes suivantes me renvoient ça:



ioreg |grep ATY

| |   |   | +-o ATY,MotMot@0  <class AtiFbStub, id 0x1000003b6, registered, matched, active, busy 0 (4351 ms), retain 8>

    | |   |   | | +-o ATY_MotMot  <class AMDFramebuffer, id 0x1000003e2, registered, matched, active, busy 0 (2 ms), retain 16>

    | |   |   | +-o ATY,MotMot@1  <class AtiFbStub, id 0x1000003b7, registered, matched, active, busy 0 (0 ms), retain 8>

    | |   |   | | +-o ATY_MotMot  <class AMDFramebuffer, id 0x1000003e8, registered, matched, active, busy 0 (0 ms), retain 14>



kextstat |grep AMD

   82    2 0xffffff7f825db000 0x125000   0x125000   com.apple.kext.AMDSupport (1.3.8) 0AFE07E5-04A2-337B-B8C0-1DDD4762C8C6 <81 80 12 11 7 5 4 3 1>

   83    0 0xffffff7f82743000 0x17f000   0x17f000   com.apple.kext.AMD4800Controller (1.3.8) DBEA17AE-C1A3-3E31-9949-DFBF63EC912C <82 80 12 11 5 4 3 1>

  105    0 0xffffff7f8270e000 0x22000    0x22000    com.apple.kext.AMDFramebuffer (1.3.8) B95281B7-E056-3C9A-AD0A-43165EC111DF <82 80 12 11 7 5 4 3 1>



kextstat |grep ATI

   96    0 0xffffff7f81ae7000 0x230000   0x230000   com.apple.ATIRadeonX2000 (10.0.0) A6632FBE-167E-3208-B73B-8B6D2F8BECAD <80 12 7 6 5 4 3 1>



Avez vous déjà rencontré ce problème, quelqu'un a t'il une solution?



Merci d'avance !

Comme Fantomas1 l'a déjà suggéré ici il faut préférer d'utiliser "Cardinal" comme FrameBuffer et non "MotMot"



Donc su tu utilises Clover Definie dans Graphics/ FB Name : Cardinal



Avec le ATI4800Controller.kext tu as 3 possibilités en FrameBuffers:



Cardinal (2) @ 0x81b30

SDVI, DDVI

00020000140200000001000001010104

04000000140200000001000000100203



MotMot (2) @ 0x81b50

DP, DDVI

00040000040100000001000010000203

04000000140200000001000001110104



Quail (3) @ 0x81b70

LVDS, LVDS, DP

02000000400000000901000022010007

02000000000100000901000020010304

00040000040300000001000010000203

  • Like 1
Link to comment
Share on other sites

 Share

×
×
  • Create New...
