[GUIDE] HP EliteBook 820 840 G2 I5-5300U HD5500 El Capitan [FR]

19 posts in this topic

Recommended Posts

Bonjour,

Je vais expliquer ce que j'ai fait pour installer Os X sur un HP ElibteBook 820 G2.




Avant de vous lancer dans cette installation, ou l'achat de ce pc, sachez qu'il est difficile de trouver une carte wifi de remplacement, et que mon installation est perfectible.
Le tutoriel permet d'installer les versions suivantes:
- El Capitan Public Beta 1 (10.11.0)
- El Capitan Public Beta 2 et supérieur (10.11.0)

La version Yosemite 10.10.x ne supporte pas le processeur Broadwell et ne peut donc pas être installée.

Ce qui ne marche pas

- Le wifi ne fonctionne pas, il faut remplacer la carte wifi (mini half pci) par une compatible mac, pour cela vous pouvez contacter le support dell et commander la pièce détachée suivante:
Dell DW1560 code pièce: 6xRYC
- Le lecteur de carte SD.
- les ports Display port de la base (dock station)

Matériel requis:
- un mac ou hackintosh fonctionnel
- une clef usb
- un disque dur externe



Autre solution:

Il est possible d'utiliser HP Probook Installer Clover Edition 6.4 ou supérieur pour avoir un pc fonctionnel.

La liste des fonctions ne marchant pas reste la même.

Les drivers injectés ne sont pas les mêmes (certains inutiles), et définit le mac comme un MacBookAir7,2.

AppleHDA est patché via clover.

1/Créer la clef USB Bootable


1.a/ Installer l’image mac osx

Avoir le fichier d’installation de mac dans le dossier Applications
Formater la clef usb en une partition Mac journalisé
ouvrir le terminal et enter

sudo /Applications/Install\ OS\ X\ El\ Capitan\ Public\ Beta.app/Contents/Resources/createinstallmedia --volume /Volumes/ELCAPITAN --applicationpath /Applications/Install\ OS\ X\ El\ Capitan\ Public\ Beta.app --nointeraction

Changer "/Volumes/ELCAPITAN" par "/Volumes/le-nom-de-votre-disque-dur"

1.b/ Installer le bootloader

Lancer la dernière version de clover
Modifier l’emplacement de l’installation et choisir la clef usb
Choisir personnaliser et cocher les options suivantes:

  • installation pour carte mère UEFI
  • installe Clover dans l’ESP
  • Thèmes/applestyle
  • Drivers64UEFI/EmuVariableUefi-64
  • Drivers64UEFI/OsxAptioFix2DRV-64

Ouvrir le Volume EFI et

:aller dans le dossier EFI/CLOVER/kexts/10.11 et others et ajouter:

:aller dans le dossier EFI/CLOVER/drivers64EUFI et ajouter:

  • FSInject-64.efi
  • HFSPlus.efi
  • OsxFatBinaryDrv-64.efi

1.c/ Editer la configuration de clover:



Ouvrir le fichier /EFI/CLOVER/config.plist avec clover configurator.



dans l'onglet ACPI:

Sous Fixes, cliquer sur New way et cocher:

- New Way

- FixRegions

- addHDMI
DSDT name: dsdt.aml
sous SSDT:

- Plugin Type: 1

- SortedOrder: ajouter ssdt.aml

dans l'onglet Boot:
cocher les options suivantes:
- dart=0 (a ne pas cocher pour El capitan Public Beta 2 et supérieur)
- gux_defer_usb2 (a ne pas cocher pour El capitan Public Beta 2 et supérieur)
- kext-dev-mode-1
- rootless=0 (a ne pas cocher pour El capitan Public Beta 2 et supérieur)
Default Boot Volume: LastBootedVolume
Legacy : PBR
XMPDetection: Yes
Timeout: 3

Dans l'onglet Devices:
USB:

- Inject
- Add ClockID

- FixOwnership

Properties:

- UseIntelHDMI

Dans l'onglet Gui:
- Mouse:
Double Click : 500
Speed : 8
cocher Enabled
- Scan:
dans Custom cocher:
- Entries
- Tool
- Legacy
dans screen resolution, sélectionner 1366x768

Dans l'onglet Graphic:

ig-platform-id: 0x16260006
cocher Inject Intel

Dans l'onglet Kernel and Kexts patches:

- Kerel LAPIC

- KernelPm

- Apple TRC
- Asus AICPUPM

Ajouter un KextstoPatch, sous la fenetre, cliquer sur + et remplisser la ligne avec:
Name* : disabled:AppleIntelBDWGraphicsFramebuffer
Find* : [HEX]: 4139C4763E
Replace* [HEX] : 4139C4EB3E
Comment: Disable minStolenSize



cliquer sur + et ajouter:

Name* : disabled:IOAHCIBlockStorage
Find* : [HEX]: 004150504C452053534400
Replace* [HEX] : 0000000000000000000000
Comment: Enable TRIM for SSD

Dans l'onglet RTVariables:
BooterConfig: 0x28
CsrActiveConfig: 0x67

Dans l'onglet SMBIOS:
cliquer sur la baguette magique et choisir le modèle MacBookAir6,2

Dans l'onglet System Parameters
Inject Kexts: Detect
cocher Inject System ID

sauvegarder et fermer.







2/ Configurer le Bios


Au démarrage, faire F10 pour entrer dans le menu du bios.
Onglet sécurité, désactiver:

  • commande de la gestion du système
  • outils disque dur / Enregistrer la partition MBR

Onglet avancés:
Dans la partie Options d’amorçage, cocher uniquement les options suivantes:

  • amorçage rapide
  • périphérique d’amorçage USB
  • mode de démarrage UEFI Hybride (avec CSM)

Dans la partie Configurations des périphériques, cocher uniquement les options suivantes:

  • Support USB legacy
  • Taille mémoire vidéo 512Mo
  • Prévention d’exécution des données
  • vitesse SATA max 6Gbps
  • Mode du périphérique AHCI
  • processeur multicoeur
  • veille prolongée désactiver

Dans la partie Options des périphériques intégrés, cocher uniquement les options suivantes:

  • périphérique Wlan
  • controleur Lan intégré
  • wake on lan désactivé
  • camera intégré
  • périphérique audio
  • microphone

Dans la partie options de port, cocher uniquement les options suivantes:

  • port usb

Dans la partie options de HP Touchpoint Manager, tout décocher





3/ Installer le système Mac sur le disque dur


3.a/ préparation du disque dur

Au démarrage, faire F9 et choisir de démarrer sur la clef usb.
une fois clover chargé, sélectionner la partition d’installation

Une fois l’installateur démarré, formater le disque dur cible au format mac journalisé avec système de partition guid via l’utilitaire de disque.

NB: Vous pouvez réaliser le Fusion drive à ce moment là, voir la partie 7.

3.b/ installation sur le disque dur interne

lancer l’installation sur le disque dur cible.
une fois terminé, redémarrer sur la clef usb et une fois sur clover, démarrer sur le disque dur cible.





4/ post installation


4.a/ Installer le bootloader sur le disque de démarrage

Répéter 1.b et 1.c

ou installer clover de votre disque dur de démarrage et recopier simplement votre dossier EFI sur la partition EFI.

4.b/ Installer les drivers manquants

Copier les kexts suivants dans /Bibliotheque/Extensions:

et installer VoodooHDA.

Vérifier que les drivers appartiennent bien à root:wheel, pour cela:
ouvrer le Terminal et taper:

cd /Library/Extensions
ls -la

Si ce n'est pas le cas, entrer:

chmod -R 755 <kext name>
sudo chown -R root:wheel <kext name>

Pour VoodooHDA, après installation du .pkg et reboot, aller dans préférences systeme / VoodooHDA et sélectionner Apple....HDEF@1B pour faire fonctionner les hauts parleurs intégrés, casque et micro.





5/ Création du DSDT




5.a/ dump du dsdt

Redémarrer le pc sur le disque dur interne.

Copier l'exécutable Patchmatic du dossier dans /usr/bin
Ouvrir le terminal et entrer:

mkdir ~/Downloads/RehabMan
cd ~/Downloads/RehabMan
patchmatic -extract
iasl -da -dl *.aml

fermer le terminal.

5.b/ patch du dsdt:

Ouvrir MaciASL
aller dans les préférences / sources et ajouter:

http://raw.github.com/RehabMan/Laptop-DSDT-Patch/master

fermer la fenetre de préférence
ouvrir le fichier dsdt.dsl
cliquer sur compile
si une erreur se trouve ligne 61, commenter la ligne avec // en début de ligne

couper la ligne 43:

    External (_SB_.ISCT.SAOS, MethodObj)    // Warning: Unresolved method, guessing 1 arguments

coller sous la ligne 60:

    External (_SB_.ISCT, UnknownObj)

cliquer sur patch
sélectionner et appliquer les patchs suivants un à un:

  • [audio] Audio Layout 12
  • [bat] HP ProBook-4x0s-G1
  • [sys] AC Adapter Fix
  • [sys] Shutdown Fix v2
  • [igpu] Brightness fix (haswell)

Dans la fenêtre texte du patch, copier directement:

#Maintained by: RehabMan for: Laptop Patches
#graphics_HD5500_yosemite.txt

#
# Use this patch if your laptop has Haswell graphics
#

into method label _DSM parent_adr 0x00020000 remove_entry;
into device name_adr 0x00020000 insert
begin
Method (_DSM, 4, NotSerialized)\n
{\n
    If (LEqual (Arg2, Zero)) { Return (Buffer() { 0x03 } ) }\n
    Return (Package(0x08)\n
    {\n
        "device-id", Buffer(0x04) { 0x16, 0x16, 0x00, 0x00 },\n
        "AAPL,ig-platform-id", Buffer(0x04) { 0x02, 0x00, 0x16, 0x16 },\n
        "hda-gfx", Buffer(0x0A) { "onboard-1" },\n
        "model", Buffer(0x17) { "Intel HD 5500" },\n
    })\n
}\n
end;

Cliquer sur Apply, puis Close.
cliquer sur compile et vérifier qu’il n’y ai pas d’erreur (rouge)
aller dans fichier / save as
nommer le fichier dsdt-patched et enregistrer au format Disassembled ASL file
enregistrer une nouvelle fois en le nommant dsdt au format ACPI Machine Language Binary

5.c/ chargement du Dsdt

placer le fichier dsdt.aml dans:
EFI/Clover/ACPI/patched





6/ Création du SSDT.


Télécharger Broadwell SSDT Generator
Copier le dossier Broadwell SSDT Generator sur le bureau
le renommer SSDTGen
ouvrir le terminal et entrer:
:cd ~/Desktop/SSDTGen
:chmod +x ssdtPRGen.sh
:./ssdtPRGen.sh
Copier le nouveau fichier ssdt.aml dans le dossier EFI/Clover/ACPI/patched





7/ Fusion drive


7.a/ Créer une copie du système

Redémarrer l’ordinateur et aller dans le bios pour activer le pciE M2 SSD/HDD
Redémarrer sur osx.
Faire une copie du disque dur osx sur un disque externe.

  • brancher un hdd externe
  • le formater au format mac journalisé avec partition guid
  • copier le hdd interne sur le hdd externe via superduper ou copy carbon cloner
  • monter le EFI du hdd externe via clover configurator
  • copier le dossier EFI et le fichier boot pour rendre le disque dur externe bootable.
  • démarrer sur le disque dur externe.

7.b/ créer le disque fusion drive

Une fois que vous avez démarré sur le disque dur externe, formater le SSD au format mac journalisé.
ouvrir le terminal et entrer

diskutil list

les commandes suivantes sont peut-être à modifier en fonction du résultat de la commande, ex:

disk0 (le SSD)
disk0s1 (le EFI du SSD)
disk0s2 (la partie utile)
disk1 (le hdd interne)
disk1s1 (le EFI du disque interne)
disk1s2 (la partie utile)
disk2 (le hdd externe)

On va donc fusionner uniquement les parties utiles, cela supprimera toutes les données sur les disques SSD et HDD interne

dans le terminal entrer (si les diskxsx sont différents chez vous, changer les dans la ligne de commande)

diskutil cs create fusion disk0s2 disk1s2

copier le UUID que retourne la commande une fois aboutie, ex 5965TY-5678-5473-RRHY64DFG

dans le terminal entrer

diskutil coreStorage createVolume <UUID> jhfs+ <nom du futur disque> 100%

si on relance la commande diskutil dans le terminal, on peut voir un disk3 logique (LGV)

7.C/ rendre le fusion drive bootable

Installer Clover sur le nouveau disque fusion
Copier le dossier EFI dans le disque fusion

A l’aide de clover configurator, monter une à une les partitions Disk0s1, Disk1s1 et copier le dossier EFI et le fichier boot dedans.
Copier le Dossier EFI également dans /

On doit donc avoir le même EFI sur chaque disque. (disk0s1, disk1s1 et le disk3 qui est le virtuel)
A chaque modification sur clover, il faudra la répercuter sur chaque partition.

Renommer le nouveau disque fusion par l’ancien nom du disque dur interne (ou mettre à jour le volume de démarrage dans clover)

On peut redémarrer sur le nouveau disque fusion.





8/ ENJOY !!


historique de corrections du guide:




update 13-08-2015:
display port fonctionne à chaud (dual screen).
modification du config.plist
ajout d'un patch pour hd5500
mise à jour du dsdt
mise à jour du dossier en téléchargement

update 18-08-2015:
Ajout du support des versions El capitan Public Beta 2 et supérieurs.
Corrections mineurs et ajouts de détails.
mise à jour du dossier en téléchargement.



update 13-09-2015:

corrections (yosemite non supporté)

suppression du dossier en téléchargement, et ajouts de liens vers les outils.

changement mineur sur le dsdt





Share this post


Link to post
Share on other sites
Advertisement

on peut faire le fusion drive en premier, et pour l'instant, j'ai un gros soucis avec les display port qui ne fonctionnent pas (sur l'ordinateur directement, ou sur la base/dock).



et si on utilise le pack disponible en téléchargement, pas besoin de faire tout ça, car c'est déjà fait.



je mettrais à jour dès que les display port fonctionneront



merci

Share this post


Link to post
Share on other sites

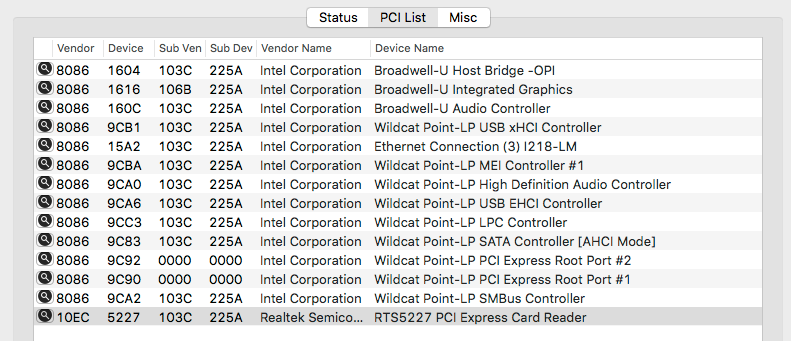

Tu pourrais nous lister les specs HW façon lspci -nn ?
lspci.zip

Eg:

E6220:~ admin$ lspci -nn
pcilib: 0000:00:02.0 64-bit device address ignored.
00:00.0 Host bridge [0600]: Intel Corporation 2nd Generation Core Processor Family DRAM Controller [8086:0104] (rev 09)
00:02.0 VGA compatible controller [0300]: Intel Corporation 2nd Generation Core Processor Family Integrated Graphics Controller [8086:0126] (rev 09)
00:16.0 Communication controller [0780]: Intel Corporation 6 Series/C200 Series Chipset Family MEI Controller #1 [8086:1c3a] (rev 04)
00:16.3 Serial controller [0700]: Intel Corporation 6 Series/C200 Series Chipset Family KT Controller [8086:1c3d] (rev 04)
00:19.0 Ethernet controller [0200]: Intel Corporation 82579LM Gigabit Network Connection [8086:1502] (rev 04)
00:1a.0 USB controller [0c03]: Intel Corporation 6 Series/C200 Series Chipset Family USB Enhanced Host Controller #2 [8086:1c2d] (rev 04)
00:1b.0 Audio device [0403]: Intel Corporation 6 Series/C200 Series Chipset Family High Definition Audio Controller [8086:1c20] (rev 04)
00:1c.0 PCI bridge [0604]: Intel Corporation 6 Series/C200 Series Chipset Family PCI Express Root Port 1 [8086:1c10] (rev b4)
00:1c.1 PCI bridge [0604]: Intel Corporation 6 Series/C200 Series Chipset Family PCI Express Root Port 2 [8086:1c12] (rev b4)
00:1c.2 PCI bridge [0604]: Intel Corporation 6 Series/C200 Series Chipset Family PCI Express Root Port 3 [8086:1c14] (rev b4)
00:1c.5 PCI bridge [0604]: Intel Corporation 6 Series/C200 Series Chipset Family PCI Express Root Port 6 [8086:1c1a] (rev b4)
00:1d.0 USB controller [0c03]: Intel Corporation 6 Series/C200 Series Chipset Family USB Enhanced Host Controller #1 [8086:1c26] (rev 04)
00:1f.0 ISA bridge [0601]: Intel Corporation QM67 Express Chipset Family LPC Controller [8086:1c4f] (rev 04)
00:1f.2 SATA controller [0106]: Intel Corporation 6 Series/C200 Series Chipset Family 6 port SATA AHCI Controller [8086:1c03] (rev 04)
00:1f.3 SMBus [0c05]: Intel Corporation 6 Series/C200 Series Chipset Family SMBus Controller [8086:1c22] (rev 04)
01:00.0 Network controller [0280]: Broadcom Corporation BCM4311 802.11a/b/g [14e4:4312] (rev 01)
02:00.0 Network controller [0280]: Intel Corporation Centrino Advanced-N 6205 [8086:0082] (rev 34)
09:00.0 SD Host controller [0805]: O2 Micro, Inc. Unknown device [1217:8221] (rev 05)
09:00.1 Mass storage controller [0180]: O2 Micro, Inc. Unknown device [1217:8231] (rev 03)

\

L'accélération graphique BDW fonctionne nativement avec l'ajustement VRAM du BIOS?

Share this post


Link to post
Share on other sites

Yep,

le lspci est obtenu avec DPCIManager et la dernière version de pci.ids









Pas de linux ou windows sous la main pour quelque chose de plus détaillé.

Et j'ai eux l'intelligence de commencer par supprimer windows sans regarder le HW, car en faite j'avais fait un 840 juste avant qui marchait bien,

en faite, le 840 était un G1, et le 820 actuel un G2 (et pas du tout le même hardware) ... erreur du mec pressé.



mon ioreg est ici:


Pour répondre à la question, oui et non, car sans le config.plist adapté ça ne marche pas.
Si on met au moins 64Mo en VRAM, c'est suffisant pour fonctionner.
J'ai réglé au max que le bios me le permet (512mo), mais je ne remarque pas encore de changement en fonction de la taille de la VRAM.
Pour 32Mo, ça ne marche pas (pas de boot carrément).

J'ai pas trop cherché, car y'a pas mal d'articles récents sur le HD5500, et j'ai encore des soucis.


Faudrais que je boot un linux quand même pour avoir un truc plus précis,

dis moi si ces infos te suffisent ?



merci d'être passé sur ce post.

;)

Share this post


Link to post
Share on other sites

mise à jour:

update 18-08-2015:

Ajout du support des versions El capitan Public Beta 2 et supérieurs.

Corrections mineurs et ajouts de détails.

mise à jour du dossier en téléchargement.



Il ne me reste que le contrôle de la luminosité, un wifi compatible et l'installation est 100% réussie.

Share this post


Link to post
Share on other sites

Cool, je coince avec un ThinkPad Broadwell (reset au démarrage), d'où l'intérêt que je portait à ton fil. Pas de chance sur ce portable car le BIOS ne permet pas l'ajustement de mémoire vidéo et je ne vais pas me lancer dans un BIOS patché sur cette machine là (c'est le portable pro de Mme!).

Share this post


Link to post
Share on other sites

c'est le X1 carbon ?



tu es sûr de ne pas avoir les 64mb ?

tu peux aussi patcher "facilement" depuis le shell uefi.



tu as regarder les dernières zversion de bios disponible ?

Share this post


Link to post
Share on other sites

bonjour

j ai un elitebook 840 G2 sur lequel j'aimerai installer en dualboot win10 et yosemite...

je ne connais pas grand chose en mac mais je recherche des infos sur le net...

avez vous su régler le problème wifi+bt?

ainsi que le souci avec le contrôle de la luminosité?

merci

Share this post


Link to post
Share on other sites

bonjour

j ai un elitebook 840 G2 sur lequel j'aimerai installer en dualboot win10 et yosemite...

je ne connais pas grand chose en mac mais je recherche des infos sur le net...

avez vous su régler le problème wifi+bt?

ainsi que le souci avec le contrôle de la luminosité?

merci

La luminosité fonctionne correctement.

Si tu utilise le dossier en téléchargement, effaces simplement le kext acpiblacklight.kext et redémarre.



puor le wifi, non, toutes les cartes wifi intel ne fonctionne pas sous OSX.

il faut remplacer la carte par une carte avec chipset broadcom.



pour le dualboot, ça fait longtemps que je n'en ai pas fait.

Le plus simple est soit d'avoir deux disque dur distinct, soit d'installer windows sur la seconde partition, après avoir installé mac.



il me faut mettre le tuto à jour,

et je supprimerai également le dossier en téléchargement.



Edit:

Guide à jour.

Share this post


Link to post
Share on other sites

bonjour et merci pour la réponse

en attendant une installe propre de mac os x sur mon 450 G2 j'ai installe yosemite sur VMware...

donc après avoir suivi les news concernant l'install d'el capitan il ne resterait que le lecteur de carte sd qui n'est pas fonctionnel...

des news a ce sujet?

merci pour tout votre travail.

Share this post


Link to post
Share on other sites

Pour le lecteur de carte SD, j'ai testé plusieurs choses:

- patch du driver (02 micro méthode) = NOK (driver chargé)

- patch DSDT = NOK

- patch dsdt + kext = NOK (driver chargé)

- VoodooSDHX = NOK (driver chargé mais en erreur)



Pour l'instant, personne n'arrive à faire fonctionner ce lecteur.



J'ai toujours le soucis du dock station slim, qui pose soucis avec le display port.

Et j'avoue que quand j'ai du temps, je regarde plutôt ça que le lecteur de carte SD qui est placé quasi en dessous du PC.



Pour un lecteur SD, tu peux utiliser un lecteur qui se branche en USB.

(plus accessible et fonctionnel).



Attention, il y a aussi la carte wifi !!

J'ai enfin acheté une carte wifi, et elles sont dur à trouver (Broadcom BCM94352Z M2 NGFF).

Chez Dell (le "constructeur") c'est 26€, mais ils n'en vendent pas.

Aux états-unis, 40€ + 120€ de frais de port

Allemagne, 80€.



J'ai aussi quelques rares cas de non sorties de "veille" (écran fermé) qui plante (parfois un CMOS reset).



Donc bon, le lecteur de carte, faut faire une croix dessus.

Dommage pour les photographes numériques ;)



edit: je dois aussi faire des modifs, concernant la sortie de son sur display port,

j'utilise un convertisseur display port vers hdmi, et le hdmi-audio ne marche pas.

Share this post


Link to post
Share on other sites

Bonjour et un grand merci pour ce poste plus qu'utile.



J'ai suivit ta procédure et la plus part des périphériques fonctionnent. Mais j'utilise la slim dock station avec 2 écrans et impossible de les connecter. As tu réussi a trouver une solution?

Share this post


Link to post
Share on other sites

Pour info, des mecs on réussi a faire fonctionner le dock mais sur des versions antérieur de mac OS à creuser

Edited by fantomas1
pas de lien(s) direct(s) vers le site de tonymacx86 !!!

Share this post


Link to post
Share on other sites

Pour info:

j'ai réussi à avoir le hdmi audio, mais ça me foire le controle de la luminosité.

je ne cherche pas à utiliser les stations. Ce HP est mon ordi professionnel bien qu'en hackintosh.

je ne me permet pas de faire des modifs dessus, car je bosse avec 7j/7j

Share this post


Link to post
Share on other sites

Salut,

Merci pour le tuto ;)

J'ai un 840 G2, et je viens d'acheter une carte Wifi/BT DW1560.

Je l'ai installé physiquement, que dois-je faire pour qu'elle fonctionne ?



Merci d'avance ;)
Edit: il manquait
FakePCIID_Broadcom_wifi.kext dans SLE et périphérique BT était décoché dans le bios.
Wifi et BT fonctionnent parfaitement !

Share this post


Link to post
Share on other sites

Create an account or sign in to comment

You need to be a member in order to leave a comment

Create an account

Sign up for a new account in our community. It's easy!

Register a new account

Sign in

Already have an account? Sign in here.

Sign In Now

  • Recently Browsing   0 members

    No registered users viewing this page.

Announcements

  • Similar Content

    • By jlvlnzl
      Hi,
      I'm getting an error when i try to install Catalina 10.5.6 Install on HP 800 G1 SFF Haswell.
      This happens on the first reboot after installing MacOS (see atached image).
      I'm using Opencore 0.6.0.
      config.plist checked with opencore.slowgeek.com

      HP 800 G1 SFF
      i7 4785t Haswell
      Intel hd4600 (using just iGPU)

      I attached EFI, log error opencore, error capture.

      Anything help will be gratefull!!!






      EFI.rar
      opencore-2020-08-11-025646.txt
      opencore-2020-08-11-030700.txt
      config.plist

    • By tlefko
      Site
      checkout our official site! https://twortech.wixsite.com/pcmac Version Info
      This build is compatible up to Big Sur Beta
      Now Compatible with macOS 11 Please leave feedback with issues or w/o Comitted to Updating up to OS 11 Latest Release Notes
      Fixed Bluetooth and Wifi Stability Issues Improved Preformance and Power Managements Can Provide Files for Display Overrides Additional Patches for 4K Display updated for Big Sur if using unsupported wifi card disable it in bios use config.plist FIXED SLEEP WAKE BUG Exact same functionality as Catalina What Works / Does Not
      Everything works minus in-built mic Some displays may be detected as 40hz (working on fix) Notes
      Never tested USB C over Display Output, everything else works flawlessly USB devices eject on sleep (not really an issue) POST
      run sudo pmset -a hibernatemode 0 If no mouse, install all voodoo kexts using Kext Utility Description
      This esentially an ultra-simplistic version that is stable without the use of a deploy or complicated file installations and copies. You can easily view all the SSDT patches along with configuration files for the bootloader as they are all documented clearly in the files. This does include a copy of Clover, which of course I do not contribute to and am only responsible for the provided files, patches, and kext placements This guide provides a working setup with little knowledge of the topic and without "optimization" (because often they can break things). But, it is fully functional and preforms properly and is stable Make sure you are using DW1560 for wifi or else KP. If not using remove BRCM kexts from CLOVER>kexts>other. BIOS Setup
      Disable Secure Boot INSTALL (VERY IMPORTANT)
      Due to structural changes in the setup of apple's Big sur, this EFI cannot boot the installer it can only boot into a system / device that has already been created and setup. To do this, you need to install Big Sur to a virtual machine (lots of guides online) and then create an dmg of that system, and restore it onto your HDD using the 'dd' command There are various guides online how to get this virtual machine setup complete. You can then use the attached EFI folder to boot and use macOS big Sur You can use this video to show you how to get your macOS pre-installed onto your hard drive https://www.youtube.com/watch?v=HMU3nhcbWHw Boot Entry Setup
      Due to the fact this BIOS is locked down pretty heavily, reccomended to use Windows to find a free tool to add UEFI boot entries Messages and Facetime
      Gnerate your own Serials, Board Numbers, MLB There are various guides online to do this and as default they're set to essentially Null (Fakeserial) This is fairly straightforward and there is lots of external recourses, or you can contact me for support. Headphones and Audio
      All audio from speakers should work perfectly along with Bluetooth and USB audio no internal mic Credits
      MaLd0n for DSDT Patches (HUGE SHOUTOUT) Original Kext Authors Clover Team Finished!
      Congratulations, there really aren't any more steps that are required. Feel free to contact me with any questions. Donations
      Send me a coffee/beer lefkotyler@gmail.com

      *check GitHub for latest releases and faster support https://github.com/tlefko/HP-Envy-13-Big-Sur
      EFI.zip
    • By tonyx86
      **********************************************************************************
      In this thread, I have fully documented the installation of macOS Catalina on my HP EliteDesk 800 G4 Mini. It is a PERFECT HackMini8,1 and is running very well for me without any issues. I hope this documentation helps you to install macOS on your hack. Please leave feedback if you think there is anything I can improve and let me know if you have any questions.
      **********************************************************************************

      Background
      This is my first "modern" hack supporting UEFI and my first hack using Clover "on-the-fly" patches.  My previous hacks
      Laptop: Thinkpad T61 / Nvidia NVS 140m Laptop: Dell Latitude E6410 / Nvidia G3100m Desktop: Gigabyte G31 / GeForce 9600 Desktop: Biostar TH55HD / Sapphire Pulse RX580 (Google "Catalina Biostar TH55HD" and look for user name deeveedee)
      are all perfectly running Catalina and I patched them all "manually" - all DSDT patches applied with MaciSL with virtually no Clover on-the-fly patching and all booted Legacy Clover.  This UEFI hack was MUCH easier and took about 20 hours vs. a combined hundreds of hours for the old hacks.  I wanted a hack that was a little more future proof and I think this is it.  I hope you enjoy this as much as I am enjoying it.  It is a perfect MacMini8,1.



      My system specs
      HP EliteDesk 800 G4 Mini (I7-8700T / UHD 630 / Q370 Chipset / 32GB DDR4 RAM) 3 x DP Ports (connected to monitors using DP -> DVI adapters) 6 x USB 3.1 1 x USB Type-C 3.1 2 x NVMe SSD (M.2 PCIe x4 2280/2230 combo ports) 1 x SATA6 SSD 1 x Intel Ethernet RJ-45 Conexant CX20632 Audio Codec Unsupported M.2 PCIe x1 2230 Intel Wi-Fi.  A possible solution is here, but I am NOT offering any support for this.
      macOS Installation
      Important: You MUST BE LOGGED-IN to download attachments from this forum
      See macOS installation steps here See Known Issues here for additional installation steps that may not yet be included in my attached config files See CLOVER (UEFI) installation later in this first post
      See BIOS configuration in attached BIOS configuration PDF document
      See EFI and /L/E kexts in attached EliteDesk.zip archive See how I developed my installation methodology here See references here See instructions here for installing two M.2 2280 NVMe SSDs and one SATA HD / SSD
      What is not working
      Microphone port
      What is not tested
      USB c 3.1 port (I have partially tested the USB 3 functionality of the port and it seems to be working fine with the SSDT-UIAC.aml in the attached EliteDesk800.zip archive) Wi-Fi / Bluetooth (intentional since I have not yet replaced my Intel card). A possible solution is here, but I am not offering any support for this.

      What is working
      Everything not mentioned above Sleep / Wake Multiple displays with IGPU graphics acceleration, hot pluggable display ports and DP->DVI adapters USB 3.1 ports Audio (internal speaker and headphone jack) Ethernet Auto-sensing headphone jack automatically switches to internal speaker when headphones removed
      Known Issues and their solutions - see here

      BIOS Version / Configuration
      Version: 02.11.01 Rev.A See attached BIOS configuration in PDF document "HP EliteDesk 800 G4 Mini BIOS Configuration.pdf" Intel ME must be enabled for proper sleep / wake of UHD 630

      Clover Configuration
      Clover for UEFI booting only Install Clover in the ESP UEFI Drivers Recommended drivers DataHubDxe FSInject SMCHelper File System drivers ApfsDriverLoader VBoxHfs Memory fix drivers AptioMemoryFix Additional drivers NvmExpressDxe Install RC scripts on target volume Themes Choose your desired theme Install Clover Preference Pane (option not available when installing on USB thumb drive)
      UHD 630 Framebuffer Patching
      See here and here to understand my graphics properties for use with WhateverGreen.kext Read this to see my attempt at graphics patching without WhateverGreen.kext (WEG) to get a better understanding of what WEG is doing

      Current Versions
      Catalina 10.15.6 Clover (UEFI) r5119 Lilu.kext 1.4.5 WhateverGreen.kext 1.4.0 AppleALC.kext 1.5.0 IntelMausi 1.0.3 (Not IntelMausiEthernet)
      Credits To be provided

      ScreenShots


      HP EliteDesk 800 G4 Mini BIOS Configuration.pdf

      EliteDesk800 G4 Mini - Rev 1.0.zip
    • By tlefko
      News
      In light of the recent WWDC, we will begin testing the functionality of our EFI on macOS 11 for this device with the latest developer preview Version Info
      Features and Overview
      Now Compatible with 10.15.6 Please leave feedback with issues or w/o Comitted to Updating up to OS 11 Multitouch Trackpad Support 4K @60 Hz Fixed Bluetooth and Wifi Stability Issues Preformance and Power Management Additional Patches for 4K Display updated for 15.6 rev 1 Sleep Wake is functional for some models ----if screen glitches on wake or reopen lid. If this is a bother just disable sleep. This is issue is resolved in Big Sur Bugs
      Some models may experience screen split in half. If so disable. USB devices eject (external) No Internal Mic What Works
      Everything minus sleep issue above, internal microphone. (audio is fine, headphones / usb mic fine, just not laptop mic) POST
      run sudo pmset -a hibernatemode 0
      Description
      This esentially an ultra-simplistic version that is stable without the use of a deploy or complicated file installations and copies. You can easily view all the DSDT patches along with configuration files for the bootloader as they are all documented clearly in the files. This does include a copy of Clover, which of course I do not contribute to and am only responsible for the provided files, patches, and kext placements This guide provides a working setup with little knowledge of the topic and without "optimization" (because often they can break things). But, it is fully functional and preforms properly and is stable.
      Unsupported Wifi
      Make sure you are using DW1560 or 1820a for wifi or else there is a risk of KP. If not using remove BRCM kexts from CLOVER>kexts>other Styling
      This guide is designed to be literally as thorough as possible to appeal all types of users. It does not cover complex topics like undervolting etc etc only to provide a completely functional system
      Notes
      Never tested USB C except for charging, USB, works great (not sure about DispOut) 4K model has sleep wake issues occasionally, 1080P is fully functional BIOS
      Disable Secure Boot Disable Vt-d Recommended: Clean Install (Preinstall steps)
      Format a USB (16GB) as Journaled and then proceed to download the latest Catalina Installer Patcher Application. Download the latest Catalina installer from within the Patcher App, and select to download a new copy and install to your USB device Download the clover configurator application and mount the EFI of the USB partition, then copy the contents of the Files linked above to A new EFI Folder (that you create) within the EFI partition. ** This is because the App Store installers will often not download a full installer, just an truncated version that downloads the installer files from the interent while installing. Thus, they're not bootable from a USB as they're not complete. That is why you should use this method to make sure the installer is usable for bootable media.
      Boot From USB
      Use f9, copy EFI folder to efi partition of your usb. after installation complete copy EFI to your ssd. Boot Entry Setup
      Reccomend using windows to find a tool to add a UEFI bios entry to boot EFI/Boot/bootx64 Credits
      @MaLd0n for DSDT Patches and support (HUGE SHOUTOUT) Original Kexts Authors Clover Headphones and Audio
      All audio from speakers should work perfectly along with Bluetooth and USB audio Finished!
      Congratulations, there really aren't any more steps that are required. Feel free to contact me with any questions.
      Donations
      Send me a coffee lefkotyler@gmail.com
      EFI Catalina.zip

      **for latest releases and faster replies please refer to GitHub https://github.com/tlefko/HP-ENVY-13-2020-Catalina
×
